摘要：本文将探索CD4052B这一多功能集成电路的神秘面纱。CD4052B是一种双路模拟开关，具有高性能和低功耗等特点。本文将简要介绍CD4052B的功能、特性和应用领域，帮助读者了解这一集成电路的基本信息和作用。

本文目录导读：

1. CD4052B概述
2. CD4052B内部结构和工作原理
3. CD4052B性能参数
4. CD4052B的应用场景

在现代电子工程中，集成电路（IC）扮演着至关重要的角色，它们将众多电子元件集成在一个微小的芯片上，从而实现各种复杂的电子功能，CD4052B作为一种典型的集成电路，具有广泛的应用领域和独特的功能特点，本文将带领大家深入了解CD4052B的内部结构、工作原理、性能参数及应用场景，揭开这一神秘面纱。

CD4052B概述

CD4052B是一种双路模拟开关集成电路，具有低功耗、高速切换和低导通电阻等特点，它采用双列直插式封装（DIP）或表面贴装封装（SMT），适用于各种电子设备的模拟信号处理，CD4052B内部包含两个独立的开关电路，每个开关电路具有独立的控制输入，通过控制输入信号的电压水平，可以实现两个开关电路的独立控制，这使得CD4052B在多种应用场景中具有广泛的应用价值。

CD4052B内部结构和工作原理

CD4052B的内部结构主要包括两个模拟开关、两个控制逻辑和其他辅助电路，每个模拟开关由一个输入端、一个输出端和一个控制门组成，当控制门接收到控制信号时，开关将导通，使得输入信号能够传输到输出端，反之，开关将截止，输入信号无法传输，控制逻辑负责接收外部控制信号，并根据信号水平决定开关的导通与截止，辅助电路则负责提供内部工作所需的偏置电压和电流。

CD4052B性能参数

1、供电电压范围：CD4052B的供电电压范围为2V至18V，适用于多种电源电压环境。

2、导通电阻：低导通电阻是CD4052B的重要特点之一，它可以确保电路在导通状态下具有较小的电阻，降低功耗。

3、切换速度：CD4052B具有高速切换能力，适用于高频信号处理。

4、功耗：CD4052B采用低功耗设计，适用于电池供电等应用场景。

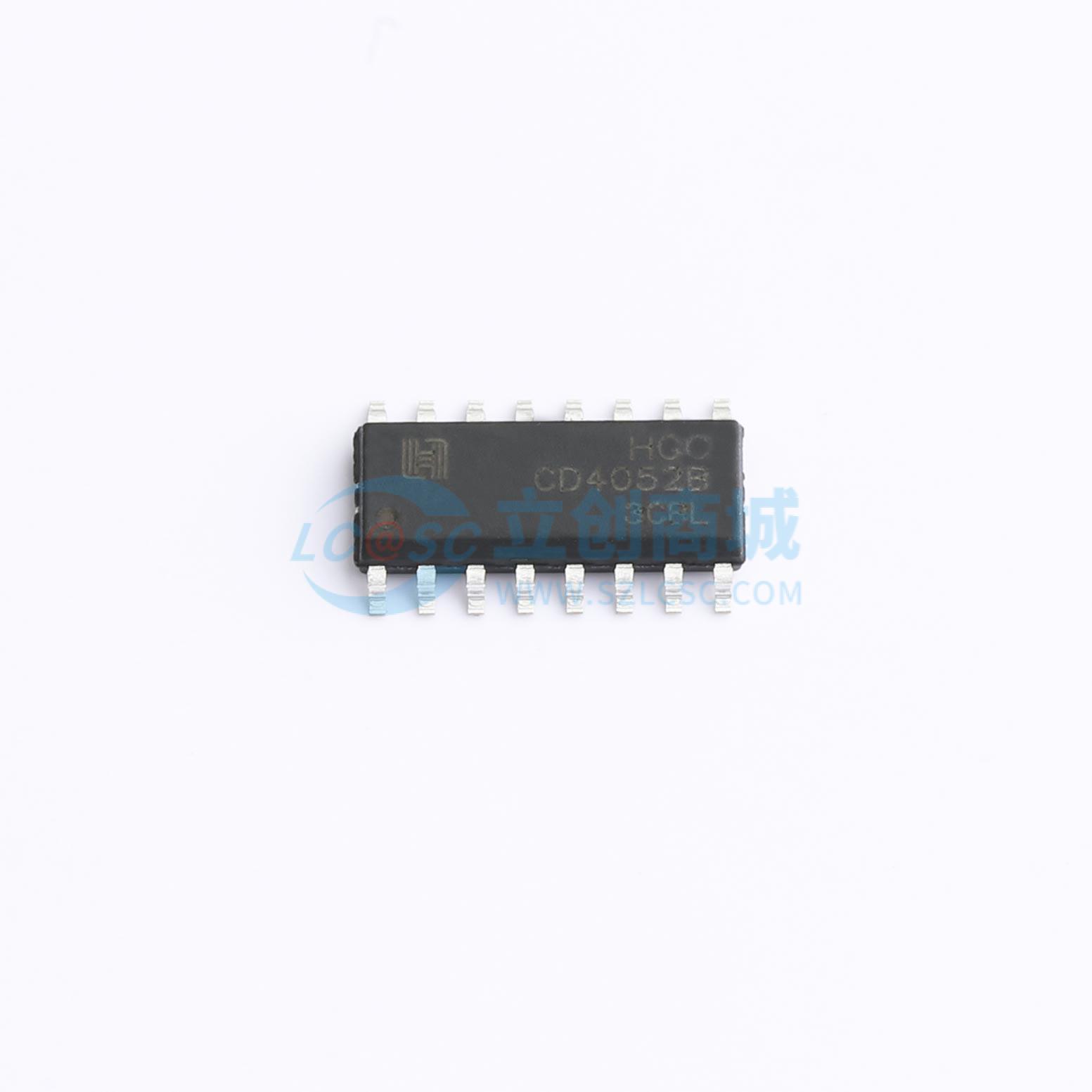

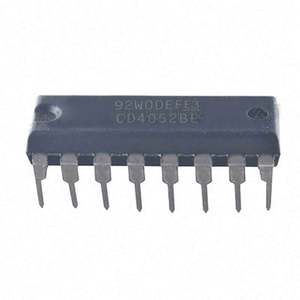

5、封装类型：CD4052B可采用双列直插式封装（DIP）或表面贴装封装（SMT），适应不同的电路板布局需求。

CD4052B的应用场景

1、音频信号处理：CD4052B可用于音频设备的信号切换和音量控制。

2、仪器仪表：在仪器仪表中，CD4052B可用于信号隔离、放大和滤波等。

3、通信设备：通信设备中的调制解调器、射频放大器等电路均可采用CD4052B。

4、自动化控制：CD4052B可用于各种自动化设备的模拟信号控制，如机器人、数控机床等。

5、数据处理系统：在数据处理系统中，CD4052B可用于模拟信号的采样、保持和放大。

CD4052B作为一种双路模拟开关集成电路，具有广泛的应用领域和独特的功能特点，本文详细介绍了CD4052B的概述、内部结构和工作原理、性能参数以及应用场景，通过了解CD4052B的这些特点，我们可以更好地将其应用于实际工程中，实现各种复杂的电子功能，随着电子技术的不断发展，CD4052B将在更多领域得到广泛应用，为人们的生活带来更多便利。
